新闻中心

News

非氧化物陶瓷为什么比氧化物陶瓷难烧结?

日期: 2018-10-12
浏览次数: 962


先进陶瓷通常指的是采用高纯度、超细人工合成或精选的无机化合物为原料,具有精确的化学组成,精密的制造加工技术和结构设计,并具有优异特性的陶瓷。根据使用特性一般分为结构陶瓷和功能陶瓷,也可以分为氧化物陶瓷和非氧化物陶瓷。


非氧化物陶瓷与氧化物陶瓷的不同之处



  • 非氧化物在自然界很少存在,需要人工来合成。而氧化物陶瓷的原料更易得,价格相对比较低廉。

  • 非氧化物标准生成自由焓△G,一般都大于相应氧化物标准生成自由焓△G。

  • 氧化物原子间的化学键主要是离子键,而非氧化物一般是键性很强的共价键。


些不同之处导致了非氧化物陶瓷比氧化物陶瓷难烧结。由于非氧化物标准生成自由焓△G更大,所以非氧化物陶瓷在原料的合成和陶瓷烧结时,易生成氧化物,因此必须在保护性气体(如N2、Ar等)中进行。而氧化物陶瓷的原料本身就是氧化物,所以不存在怕被氧化的问题,所以生产工艺相对简单。非氧化物的强共价键使得非氧化物陶瓷一般比氧化物难熔和难烧结。必须在极高温度(1500~2500℃)并有烧结助剂存在的情况下才能获得较高密度的产品,有时必须借助热压烧结法才能达到希望的密度(>95%),所以非氧化物陶瓷的生产成本一般比氧化物陶瓷高。


非氧化物陶瓷烧结过程中的影响因素


我们以碳化硅为例,介绍非氧化物陶瓷烧结过程中存在的难点,这些问题会直接导致烧结结果的好坏。

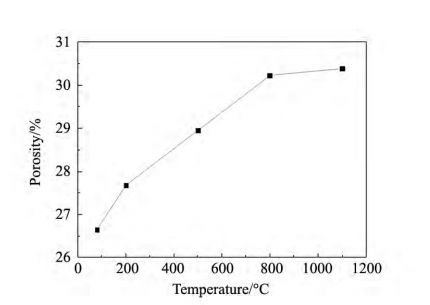

脱胶温度对坯体气孔率的影响


脱胶工艺是影响烧结工艺的重要工艺过程,当坯体经80℃烘干后,坯体的气孔率为26.65%;随着脱胶温度的升高,素坯的气孔率增加,当温度升高到800℃ 时气孔率为30.23%,继续升高温度气孔率增加不明显。从节能的角度考虑,确定脱胶温度为800℃,该条件下获得的素坯具有较高的气孔率和渗硅通道,有利于促进硅和炭的充分反应。


非氧化物陶瓷为什么比氧化物陶瓷难烧结?

脱胶温度对坯体气孔率的影响


升温速率对碳化硅陶瓷金相组织的影响


当升温速率较快时,熔融硅浸渗过程与碳和熔融硅反应过程同时进行,碳和熔融硅发生反应产生体积膨胀从而导致部分通道被堵塞,使得坯体中存在部分残碳,并且使碳化硅大面积连接在一起,而游离硅为不连续的填充。


非氧化物陶瓷为什么比氧化物陶瓷难烧结?

在不同升温速率下制备的碳化硅陶瓷的金相组织图(a) 0.8℃/min;(b)1.0℃/min;(c)1.2℃/min;(d)1.4℃/min.


几种先进陶瓷性能比较


非氧化物陶瓷为什么比氧化物陶瓷难烧结?


虽然非氧化物陶瓷难烧结,但也是它的一大优点,因为非氧化物陶瓷原子间主要是以共价键结合在一起,因而具有较高的硬度、模量、蠕变抗力,并且能把这些性能的大部分保持到高温,这是氧化物陶瓷无法比拟的。上表中可以很直观地看出非氧化物陶瓷的性能优势,但是因为非氧化物陶瓷的烧结难度大,所以对烧结设备的要求也高,目前使用的设备还需要依赖从国外进口,而且烧结设备非常昂贵。国产设备一直都在发展中,希望未来在非氧化物陶瓷领域可以看到我们自己的高端烧结设备。



声      明:文章内容转载粉体网,仅作分享,不代表本号立场,如有侵权,请联系编除,谢谢!

非氧化物陶瓷为什么比氧化物陶瓷难烧结?

News / 推荐新闻 More
2019 - 04 - 25
截止到2018年年底,全球154个移动运营商正在进行5G技术测试或试验,参与5G的国家已经扩展到66个。随着5G时代的到来,手机产业又将迎来一轮新的变革,手机背板市场面临着重新洗牌。其中氧化锆陶瓷在新一轮技术洗牌中脱颖而出。一、氧化锆陶瓷手机背板脱颖而出5G时代要求信号传输速度更快,是4G的1~100倍。5G通信将采用3Ghz以上的频谱,其毫米波的波长更短,与金属背板相比,陶瓷背板对信号无干扰,且拥有其他材料无可比拟的优越性能,受到手机生产商的青睐。在所有的陶瓷材料中,氧化锆陶瓷除了具有高强度、高硬度、耐酸碱耐腐蚀及高化学稳定性等优点,同时具有抗刮耐磨、无信号屏蔽、散热性能优良、外观效果好等特点,因此成为继塑料、金属、玻璃之后一种新型的手机机身材质。目前氧化锆陶瓷在手机中的应用主要是背板和指纹识别盖板两部分。某厂家生产的氧化锆陶瓷球某厂家生产的氧化锆陶瓷手机背板二、氧化锆手机陶瓷制备及难点...
2019 - 04 - 23
纳米陶瓷是纳米材料的一个分支,是指平均晶粒尺寸小于100nm的陶瓷材料。具有塑性强、硬度高、耐高温、耐腐蚀、耐磨的性能。在陶瓷基体中引入纳米分散相进行复合,能使材料的力学性能得到极大的改善。纳米陶瓷的增韧有改善陶瓷的力学性能,提高陶瓷稳定性等的作用。其主要增韧机理有以下几种。裂纹偏转裂纹偏转增韧是裂纹非平面断裂效应的一种增韧方式。当纳米颗粒与基体间存在热膨胀系数差异时,残余热应力会导致瓷体中的扩展裂纹发生偏转,使得裂纹扩展路径延长,有利于材料韧性的提高。裂纹偏转方向与纳米颗粒和基体间热膨胀系数的相对大小有关。当基体的热膨胀系数较大时,裂纹向纳米颗粒扩展,如果纳米颗粒本身及其与基体间的结合强度足够大,纳米颗粒此时甚至可以对裂纹起到钉扎的作用;当基体的热膨胀系数较小时,扩展裂纹趋向于沿切向绕过纳米颗粒。裂纹扩展到达晶须时,被迫沿晶须偏转,这意味着裂纹的前行路径更长,裂纹尖端的应力强度减少,裂纹...
2019 - 04 - 20
多孔陶瓷是一种新型陶瓷材料,也称为气孔功能陶瓷,它是成型后经高温烧成,体内具有大量彼此相通或闭合气孔的陶瓷材料。根据成孔方法和空隙,多孔陶瓷可分为:泡沫陶瓷、蜂窝陶瓷、粒状陶瓷,其对应气孔率如下:多孔陶瓷材料由于其独特的多孔结构而体积密度小、比表面积高、热导率低,加之陶瓷材料本身特有的耐高温、强度高、化学稳定性好等特点,目前已广泛应用于环保、节能、化工、冶炼、食品、制药、生物医疗等多个领域。一、多孔陶瓷材料用于过滤与分离装置多孔过滤陶瓷管多孔陶瓷的板状或管状制品组成的过滤装置具有过滤面积大、过滤效率高的特点。被广泛应用于水的净化处理、油类的分离过滤以及有机溶液、酸碱溶液、其它粘性液体和压缩空气、焦炉煤气、蒸气、甲烷、乙炔等气体的分离。由于多孔陶瓷具有耐高温、耐磨损、耐化学腐蚀、机械强度高等优点,在腐蚀性流体、高温流体、熔融金属等应用领域,正日益显示其特有的优势。二、多孔陶瓷材料用于吸音降噪...
2019 - 04 - 18
氧化铝粉体是工业化生产中最重要的粉体材料之一,而球形粉体,特别是高度分散的球形粉体,因其本身的球形结构使得其具有良好的流动性,加上其分散性,更大的比表面积以及其本身的物化性能,使得其在更多的应用领域中发挥作用。因此,随着日新月异的工业化发展,球形氧化铝粉体必将得到更深层次的开发及更广泛的应用。一、氧化铝家族从广义上讲,氧化铝可以分为含水氧化铝和无水氧化铝两大类。水合氧化铝向α-Al2O3的转变氧化铝及其水合物的不同晶型和特有的理化性能,决定了它们在石油化工、电子、耐火材料、陶瓷、磨料、制药以及航空航天等领域都有广泛的应用。另一方面,正是氧化铝粉体的物化性质的稳定性,所以想通过直接加工氧化铝粉体而提高其性能是极为困难的。因此要得到更高性能的氧化铝粉体需要从合成制备技术开始。二、球形氧化铝的制备粉体球化方法包括物理方法和化学方法。按照不同的物质聚集方式,可将制备球形氧化铝的方法系统地分为气相法...
分享到:
新之联伊丽斯(上海)展览服务有限公司
上海公司 电话:4000 778 909
电邮:iacechina@unifair.com
广州公司 电话:020-8327 6369
电邮:iacechina@unifair.com
版权所有 2017-2020 新之联伊丽斯(上海)展览服务有限公司
犀牛云提供企业云服务
关注展会官微,在线看展
