新闻中心

News

【技术】烧结α-氧化铝制品的原料及配方工艺

日期: 2018-10-22
浏览次数: 980

烧结α-氧化铝制品制备的原料包括以下几种:

(1) 原料:

1) α-氧化铝瓷粉料(Al2O399%,Al2O3 95%);

2) 增塑剂:聚乙烯醇;

3) 乳化剂:乳化石蜡;

4) 润滑剂:油酸。

(2) 造粒:

以烧结氧化铝微粉为原料,在等静压机上采用干法成型烧结氧化铝制品时,为提高填充密度,减少述体开裂,微粉原料必须经过喷雾造粒干燥。采用压力式喷雾造粒法优于离心式喷雾造粒法,原料造粒后粒径分布合理,流动性好。

【技术】烧结α-氧化铝制品的原料及配方工艺

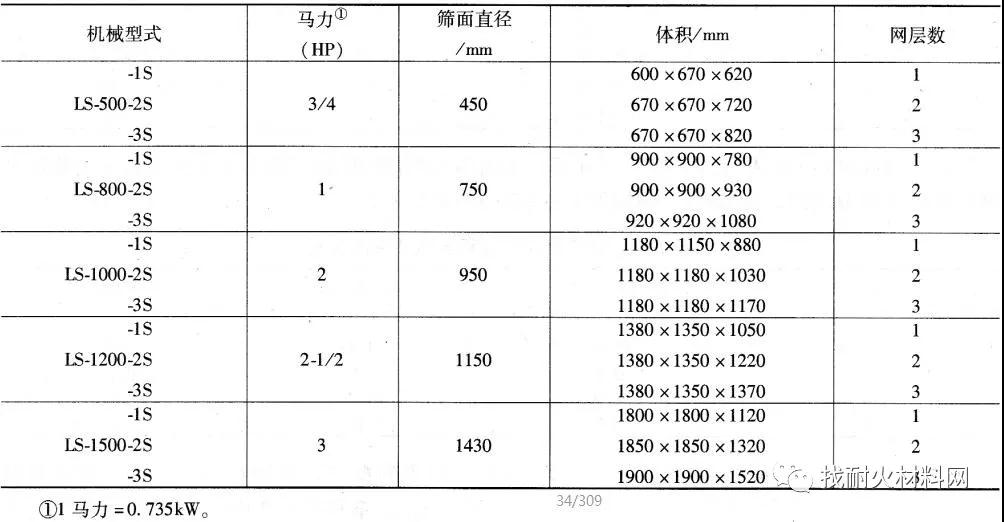

多层圆形振动筛的技术性能

在高速搅拌筒内混料,原料:水= 1:1 ~ 0.8,加入增塑结合剂PVA饱和溶液4% ~ 5% (以干粉计1%),乳化石蜡为0.5% -1.0%,润滑剂油酸和适量的消泡剂。充分搅拌均匀后进行喷雾干燥。喷雾干燥机的上进口热风温度400〜440℃,下出口温度120〜130℃。泥浆用隔膜泵(压力1.5 ~2.0MPa)送人干燥机下部喷嘴,泥浆从下部向上方喷出,与热风成逆向流动。经过热交换随热流排出,成球后物料集中到收集筒内。喷雾造粒料的性能:堆积密度0.8 ~1.02g/cm3, 含水率小于0. 1%,安息角为28℃;粒度分布:0.147mm ( + 100目)47% ~ 60% , 0.147 ~ 0. 104mm ( 100 ~ 150 目)30% ~ 37%,0.104 ~ 0. 074mm (150 ~ 200 目)小于 8% ,小于 0.074mm (200 目)小于 7%。

(3) 成型:

造粒料在液压机上使用,钢模成型时放尺率为15% ~ 17%,成型压力在50 ~ 100MPa。

造粒料在等静压机上使用,特制橡胶(乳胶)模具、放尺率(压缩比、收缩比、加工余量)30% ~40%,成型压力 120 ~ 200MPa。

(4) 烧成:

坯体在高温窑中烧成。因为制品烧成收缩大,在装窑时坯体下面要加垫砂,垫 砂用氧化铝球或氧化铝空心球(小于1_),大型制品和特异型制品在垫砂的上面还要加上同步 收缩片。为了防止在烧成过程中,坯体受火焰冲击而造成开裂,在坯体周围还要加上挡火墙。

制品的烧成温度为1700 ~ 17801,保温时间为10〜15h,总烧成时间为7 ~ 10天。

(5) 制品理化性能

烧结刚玉耐火制品的化学成分见表2,刚玉耐火制品的致密程度和物理性质见表3。

【技术】烧结α-氧化铝制品的原料及配方工艺

①数字指制品Al2O3最低含量;②制品含P2O5 1. 5% ~3%。

表2烧结刚玉耐火制品的化学成分(%)


①序号与上表相对应;②成型压力为100 ~ 120MPa。

表3 刚玉耐火制品的致密程度和物理性质

郑州轻金属研究院用喷雾造粒料,在干袋式等静压机上生产的氧化铝球的理化性能见表4。

【技术】烧结α-氧化铝制品的原料及配方工艺

表4氧化铝(刚玉)研磨介质球的性能

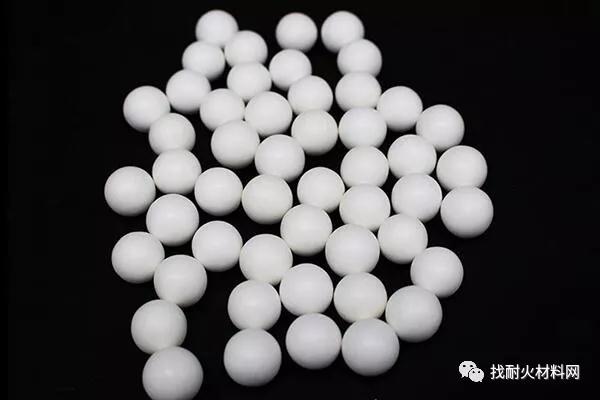

【技术】烧结α-氧化铝制品的原料及配方工艺

(水泥用氧化铝研磨球)

【技术】烧结α-氧化铝制品的原料及配方工艺

(高纯氧化铝陶瓷填料球)


每日一问

►有色冶炼行业用耐火材料


▐ 冷捣糊是什么


冷捣糊是一种可以室温下砌筑炭块施工的炭糊。生产冷捣糊所用骨料与热捣糊相同,但生产热捣糊使用中温沥青(软化温度为75~95℃)做粘结剂,因此砌筑炭块时施工温度高,环境条件差,劳动强度大。而生产冷捣糊使用的粘结剂的软化温度只有20~25℃,在室温下就可进行砌筑炭块的施工。

冷捣糊的软化温度低,挥发分高,包装采用编织袋,塑料袋双层包装,其保质期为6-9个月。冷捣糊的施工温度为25~50℃,夏季可在环境温度下施工。


【技术】烧结α-氧化铝制品的原料及配方工艺

声明:文章内容转载找耐火材料网,仅作分享,不代表本号立场,如有侵权,请联系小编删除,谢谢!


News / 推荐新闻 More
2019 - 08 - 26
峰会背景formnext+PM South China主办方特邀国内外重量级专家,行业制造龙头及业内代表分享前沿的增材制造、粉末冶金与先进陶瓷的技术解决方案以及应用案例,以满足汽车制造、家电、通信行业在生产过程中的技术需求,推动前沿材料及增材技术在中国市场的发展和普及。同时亦为2020年9月9-11日于新建成的全球最大规模的深圳国际会展中心举办的首届“深圳国际增材制造、粉末冶金及先进陶瓷展览会”作前期预热。会议信息时间:2019年9月26日(星期四)地点:深圳市明华国际会议中心3楼报告厅其他议题汽车零部件增材制造工业化与工业4.0结合的实现——西门子连接工业4.0:传统制造如何拥抱3D打印——Materialise开源增材制造在汽车行业的应用——华曙5G时代,MIM的产品机会何在?——耀德3D打印和MIM用金属粉末低成本制造技术——新材料技术研究院MIM钛合金研究与应用——英捷高科3D打印...
2019 - 08 - 19
深圳国际注射成形及增材制造技术与应用峰会时间:2019年9月26日地点:深圳明华国际会议中心3楼报告厅一、为什么参加峰会➤ 了解注射成形与增材制造领域前沿观点和最新趋势,与行业领袖深入交流与学习。➤ 聚焦应用行业汽车与3C,提出更有针对性的行业解决方案 ➤峰会将举办圆桌讨论环节,全场观众共同参与讨论,激发灵感。二、本届峰会将围绕以下重要议题开展多场论坛与活动:演讲题目:3D打印和MIM用金属粉末低成本制造技术曲选辉 北京科技大学新材料技术研究院  教授、院长邱耀弘 台湾科技大学机械工程系  博士昆山耀德企业咨询有限公司创始人及首席讲师演讲题目:5G时代到来带给MIM技术的新机会Kim Francois  Materialise China 中国业务部拓展总监演讲题目:连接工业4.0:传统制造如何拥抱3D打印张博程  西门子(中国)有限公司 ...
2019 - 08 - 15
峰会背景formnext+PM South China主办方特邀国内外重量级专家,行业制造龙头及业内代表分享前沿的增材制造、粉末冶金与先进陶瓷的技术解决方案以及应用案例,以满足汽车制造、家电、通信行业在生产过程中的技术需求,推动前沿材料及增材技术在中国市场的发展和普及。同时亦为2020年9月9-11日于新建成的全球最大规模的深圳国际会展中心举办的首届“深圳国际增材制造、粉末冶金及先进陶瓷展览会”作前期预热。会议信息时间:2019年9月26日(星期四)地点:深圳市明华国际会议中心3楼报告厅圆桌讨论11:30-12:00MIM与AM的结合—技术与市场的共性 主持人:苏绍华  江苏精研科技股份有限公司 副总工/研发总监17:00 -17:30MIM与AM在汽车与3C行业的新趋势及应用主持人:邓忠勇  上海富驰高科技股份有限公司 中央研究院院长联系我们扫一扫二维码峰会...
2019 - 04 - 25
截止到2018年年底,全球154个移动运营商正在进行5G技术测试或试验,参与5G的国家已经扩展到66个。随着5G时代的到来,手机产业又将迎来一轮新的变革,手机背板市场面临着重新洗牌。其中氧化锆陶瓷在新一轮技术洗牌中脱颖而出。一、氧化锆陶瓷手机背板脱颖而出5G时代要求信号传输速度更快,是4G的1~100倍。5G通信将采用3Ghz以上的频谱,其毫米波的波长更短,与金属背板相比,陶瓷背板对信号无干扰,且拥有其他材料无可比拟的优越性能,受到手机生产商的青睐。在所有的陶瓷材料中,氧化锆陶瓷除了具有高强度、高硬度、耐酸碱耐腐蚀及高化学稳定性等优点,同时具有抗刮耐磨、无信号屏蔽、散热性能优良、外观效果好等特点,因此成为继塑料、金属、玻璃之后一种新型的手机机身材质。目前氧化锆陶瓷在手机中的应用主要是背板和指纹识别盖板两部分。某厂家生产的氧化锆陶瓷球某厂家生产的氧化锆陶瓷手机背板二、氧化锆手机陶瓷制备及难点...
分享到:
新之联伊丽斯(上海)展览服务有限公司
上海公司 电话:4000 778 909
电邮:iacechina@unifair.com
广州公司 电话:020-8327 6369
电邮:iacechina@unifair.com
版权所有 2017-2020 新之联伊丽斯(上海)展览服务有限公司
犀牛云提供企业云服务
关注展会官微,在线看展
