新闻中心

News

如何降低氧化铝陶瓷的烧结温度?

日期: 2018-10-31
浏览次数: 951

众所周知,氧化铝陶瓷以其优异的性能被广泛应用在电子电器、机械、化工、冶金和航空航天等行业,成为目前世界上用量最大的特种陶瓷材料之一。


但是由于氧化铝自身阳离子电荷多、半径小、离子键强等特点,导致其晶格能较大,扩散系数较低。高温产生的液相较少,其烧结主要靠晶体的再结晶来完成,导致氧化铝陶瓷的烧结温度普遍较高。高温意味着高能耗、高成本,所以降低氧化铝陶瓷的烧结温度对企业生产具有重要意义。那怎样才能降低氧化铝陶瓷的烧结温度呢?

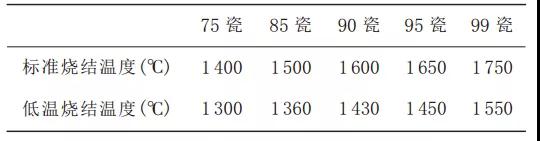

氧化铝陶瓷低温烧结情况

如何降低氧化铝陶瓷的烧结温度?

(75瓷即氧化铝含量75%)



1降低粉体粒度



研究表明粉体颗粒越细,缺陷越多,活性也越大,可促进烧结,制成的陶瓷强度也越高。如果粉体的粒径降低到20nm以下,则陶瓷的烧结温度能够降低到1000℃以下。

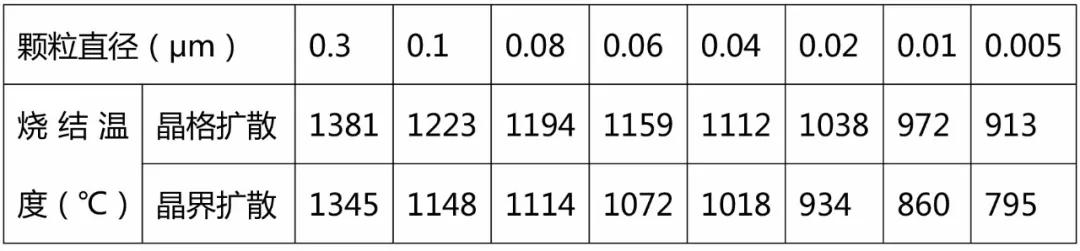

粉体颗粒尺寸与烧结温度的关系

如何降低氧化铝陶瓷的烧结温度?

(烧结扩散活化能Q=418KJ/mol)



日本住友化学有限公司生产的易烧结氧化铝粉料理化指标

如何降低氧化铝陶瓷的烧结温度?


制备超细氧化铝粉体的方法有机械法和化学法。

如何降低氧化铝陶瓷的烧结温度?

制备超细粉体是可以降低烧结温度,但是粉体的制备成本太高,且烧结体形状难以控制,不易被企业采纳。



2添加烧结助剂

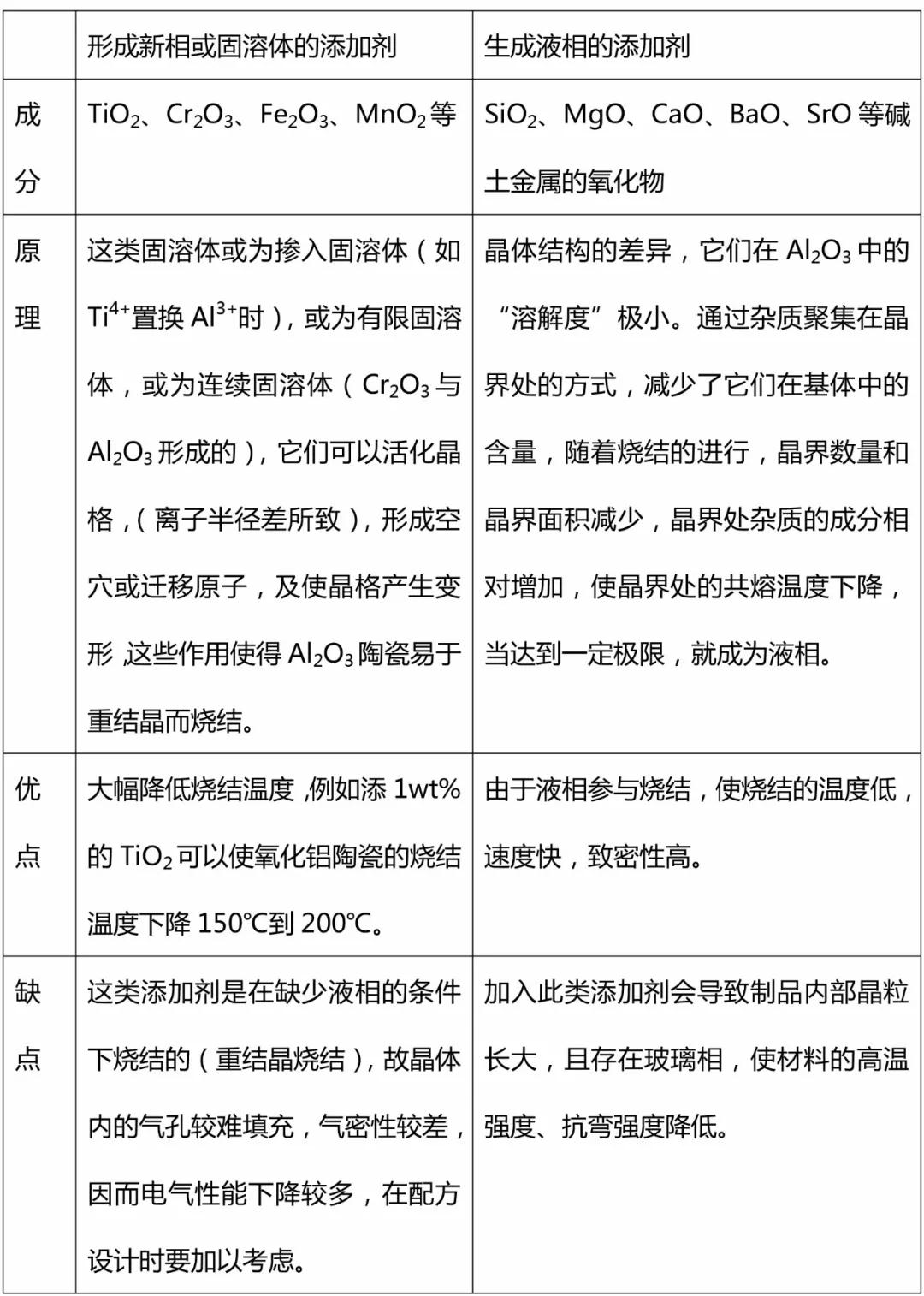

在氧化铝陶瓷的生产过程中常常会添加烧结助剂,通过改变配方设计来降低氧化铝陶瓷的烧结温度。根据其促进氧化铝陶瓷烧结的作用机理不同,可以将它们分为形成新相或固溶体的添加剂和生成液相的添加剂二大类。


如何降低氧化铝陶瓷的烧结温度?


3采用特殊烧结工艺



特殊烧结工艺是指在氧化铝陶瓷的烧结过程中外加烧结驱动力,促进陶瓷的致密化,如今常见的特殊烧结工艺主要有热压烧结、热等静压烧结、微波加热烧结、微波等离子体烧结、放电等离子体烧结等。此外真空烧结、气氛烧结、电场烧结、超高压烧结、活化烧结和活化热压烧结等也可以降低烧结温度,但是由于成本太高,一般不予考虑。

(特殊陶瓷烧结http://www.cnpowder.com.cn/news/view.php?id=46244)


热压烧结:高温下对样品施加单向压力,促进陶瓷达到全致密。对于纯氧化铝陶瓷,常规烧结需要1800℃以上的温度;而20MPa的热压烧结只需要1500℃。


热等静压烧结:对陶瓷坯体的各个方向同时施加压力的烧结,降低陶瓷的烧结温度,同时烧结得到的陶瓷结构均匀、性能好。


微波加热法烧结:利用微波与陶瓷间的相互作用,因为介电作用使陶瓷内部和表面同时烧结。


微波等离子体烧结:与常规烧结相比,在相同的条件下能够降低烧结温度200℃,并且烧结速度快、晶粒尺寸小、机械强度高。


放电等离子烧结:利用脉冲能、脉冲压力产生的瞬间高温场来实现陶瓷内部晶粒的自发发热从而使晶粒活化,由于这种烧结方法升温、降温快、保温时间短,抑制了晶粒的生长、缩短了陶瓷的制备周期、节约了能源。



三种降低烧结温度方法比较



如何降低氧化铝陶瓷的烧结温度?


以上降低氧化铝陶瓷烧结温度的方法并不是孤立的,在不同条件下,起到的主导作用也是不一样的。具体生产中可互相结合使用,以期得到性能最佳的陶瓷产品。


如何降低氧化铝陶瓷的烧结温度?

声明:文章内容转载粉体网,仅作分享,不代表本号立场,如有侵权,请联系小编删除,谢谢!


News / 推荐新闻 More
2019 - 04 - 25
截止到2018年年底,全球154个移动运营商正在进行5G技术测试或试验,参与5G的国家已经扩展到66个。随着5G时代的到来,手机产业又将迎来一轮新的变革,手机背板市场面临着重新洗牌。其中氧化锆陶瓷在新一轮技术洗牌中脱颖而出。一、氧化锆陶瓷手机背板脱颖而出5G时代要求信号传输速度更快,是4G的1~100倍。5G通信将采用3Ghz以上的频谱,其毫米波的波长更短,与金属背板相比,陶瓷背板对信号无干扰,且拥有其他材料无可比拟的优越性能,受到手机生产商的青睐。在所有的陶瓷材料中,氧化锆陶瓷除了具有高强度、高硬度、耐酸碱耐腐蚀及高化学稳定性等优点,同时具有抗刮耐磨、无信号屏蔽、散热性能优良、外观效果好等特点,因此成为继塑料、金属、玻璃之后一种新型的手机机身材质。目前氧化锆陶瓷在手机中的应用主要是背板和指纹识别盖板两部分。某厂家生产的氧化锆陶瓷球某厂家生产的氧化锆陶瓷手机背板二、氧化锆手机陶瓷制备及难点...
2019 - 04 - 23
纳米陶瓷是纳米材料的一个分支,是指平均晶粒尺寸小于100nm的陶瓷材料。具有塑性强、硬度高、耐高温、耐腐蚀、耐磨的性能。在陶瓷基体中引入纳米分散相进行复合,能使材料的力学性能得到极大的改善。纳米陶瓷的增韧有改善陶瓷的力学性能,提高陶瓷稳定性等的作用。其主要增韧机理有以下几种。裂纹偏转裂纹偏转增韧是裂纹非平面断裂效应的一种增韧方式。当纳米颗粒与基体间存在热膨胀系数差异时,残余热应力会导致瓷体中的扩展裂纹发生偏转,使得裂纹扩展路径延长,有利于材料韧性的提高。裂纹偏转方向与纳米颗粒和基体间热膨胀系数的相对大小有关。当基体的热膨胀系数较大时,裂纹向纳米颗粒扩展,如果纳米颗粒本身及其与基体间的结合强度足够大,纳米颗粒此时甚至可以对裂纹起到钉扎的作用;当基体的热膨胀系数较小时,扩展裂纹趋向于沿切向绕过纳米颗粒。裂纹扩展到达晶须时,被迫沿晶须偏转,这意味着裂纹的前行路径更长,裂纹尖端的应力强度减少,裂纹...
2019 - 04 - 20
多孔陶瓷是一种新型陶瓷材料,也称为气孔功能陶瓷,它是成型后经高温烧成,体内具有大量彼此相通或闭合气孔的陶瓷材料。根据成孔方法和空隙,多孔陶瓷可分为:泡沫陶瓷、蜂窝陶瓷、粒状陶瓷,其对应气孔率如下:多孔陶瓷材料由于其独特的多孔结构而体积密度小、比表面积高、热导率低,加之陶瓷材料本身特有的耐高温、强度高、化学稳定性好等特点,目前已广泛应用于环保、节能、化工、冶炼、食品、制药、生物医疗等多个领域。一、多孔陶瓷材料用于过滤与分离装置多孔过滤陶瓷管多孔陶瓷的板状或管状制品组成的过滤装置具有过滤面积大、过滤效率高的特点。被广泛应用于水的净化处理、油类的分离过滤以及有机溶液、酸碱溶液、其它粘性液体和压缩空气、焦炉煤气、蒸气、甲烷、乙炔等气体的分离。由于多孔陶瓷具有耐高温、耐磨损、耐化学腐蚀、机械强度高等优点,在腐蚀性流体、高温流体、熔融金属等应用领域,正日益显示其特有的优势。二、多孔陶瓷材料用于吸音降噪...
2019 - 04 - 18
氧化铝粉体是工业化生产中最重要的粉体材料之一,而球形粉体,特别是高度分散的球形粉体,因其本身的球形结构使得其具有良好的流动性,加上其分散性,更大的比表面积以及其本身的物化性能,使得其在更多的应用领域中发挥作用。因此,随着日新月异的工业化发展,球形氧化铝粉体必将得到更深层次的开发及更广泛的应用。一、氧化铝家族从广义上讲,氧化铝可以分为含水氧化铝和无水氧化铝两大类。水合氧化铝向α-Al2O3的转变氧化铝及其水合物的不同晶型和特有的理化性能,决定了它们在石油化工、电子、耐火材料、陶瓷、磨料、制药以及航空航天等领域都有广泛的应用。另一方面,正是氧化铝粉体的物化性质的稳定性,所以想通过直接加工氧化铝粉体而提高其性能是极为困难的。因此要得到更高性能的氧化铝粉体需要从合成制备技术开始。二、球形氧化铝的制备粉体球化方法包括物理方法和化学方法。按照不同的物质聚集方式,可将制备球形氧化铝的方法系统地分为气相法...
分享到:
新之联伊丽斯(上海)展览服务有限公司
上海公司 电话:4000 778 909
电邮:iacechina@unifair.com
广州公司 电话:020-8327 6369
电邮:iacechina@unifair.com
版权所有 2017-2020 新之联伊丽斯(上海)展览服务有限公司
犀牛云提供企业云服务
关注展会官微,在线看展
