碳化硅颠覆战：衬底良率30%→70%的生死竞速！
为什么特斯拉Model 3采用碳化硅（SiC）后续航提升10%，中国厂商却在良率泥潭挣扎？Yole数据揭示：2023年全球SiC市场规模超$40亿，但中国衬底良率仅30%（国际>70%），导致成本高2倍。产业分水岭已至——新能源车800V平台渗透率突破50%，SiC器件需求暴增300%，但海外巨头（Wolfspeed、罗姆）垄断80%衬底产能。中国“十四五”将SiC列为“集成电路一级项目”，却遭美国制裁（禁运6英寸以上长晶炉）。
一、行业图谱：碳化硅的“技术三重门”
碳化硅产业链核心是通过材料突破（衬底生长）和工艺革新（器件设计），实现电力电子系统的“高频、高压、耐高温”升级。技术壁垒集中在三环节：衬底制备→外延生长→器件封装，其中衬底成本占全链条50%以上，是降本关键。
图表：碳化硅核心技术环节价值分布
数据来源：TrendForce 2024
（一）技术链条解构
衬底制备的物理极限
1）核心原理：SiC晶锭需在2300°C高温下PVT法生长，缺陷控制是难点。国际龙头（Wolfspeed）微管密度＜0.1/cm²，而中国普遍＞5/cm²——导致器件漏电率翻倍。
2）成本差距：国际6英寸衬底成本500/片，中国因良率低达1000/片，制约车规级应用（单车SiC价值400→800）。
器件设计的代际差
1）MOSFET结构迭代：英飞凌第七代沟槽栅结构导通电阻仅1.5mΩ·cm²（中国平面栅结构＞3.5mΩ·cm²），使电驱系统效率提升5%。
2）上车案例：比亚迪汉采用国产SiC模块，但成本比博世方案高15%，被迫补贴采购。
二、技术成熟度曲线：从“实验室”到“车规级”的三道天堑
基于Gartner模型分析，SiC行业整体处于成长期，但衬底缺陷控制与晶圆尺寸升级存在3-5年代差。
图表：碳化硅技术成熟度雷达图
数据来源：Yole Développement
关键环节突破度：
衬底良率生死线
1）国际龙头（Wolfspeed）通过热场模拟优化（流体动力学模型），将6英寸晶锭生长周期缩短至7天（中国需15天），微管密度降至0.05/cm²。
2）中国破局点：天岳先进引入AI缺陷检测系统，良率从25%升至38%，但晶圆利用率仍比国际低30%。晶圆尺寸降维打击
1）8英寸衬底成本比6英寸低30%，但中国长晶设备（美国AXTron禁运）受限，烁科晶体仅完成2万片年产能建设中试线（国际规划＞20万片/年）。
三、五大维度竞争地图
中投产业研究院《2025-2029年中国碳化硅行业深度调研及投资前景预测报告》从技术、市场、供应链、政策、资本五维度，拆解SiC行业博弈格局。
（一）行业阶段诊断

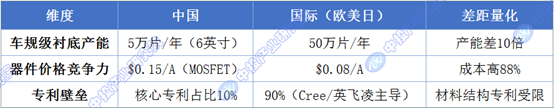

图表：全球SiC产业阶段对比
数据来源：中投产业研究院整理
阶段核心矛盾：中国产能集中于二极管（技术门槛低），而国际垄断MOSFET市场（占车用SiC器件80%），导致国产化率仅15%。
（二）市场增量空间

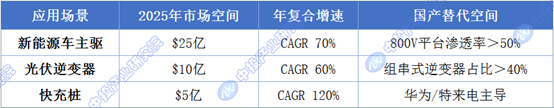

图表：碳化硅应用场景需求爆发系数
数据来源：中投产业研究院整理
新能源车引爆点：2025年搭载SiC的电动车超800万辆，国产厂商（蔚来ET7、小鹏G9）已全系采用，但模块采购80%依赖进口（英飞凌、安森美）。
（三）技术代际差解剖

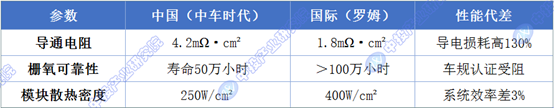

图表：SiC MOSFET关键技术指标对比
数据来源：中投产业研究院整理
材料根源：国际通过“碳注入”工艺降低缺陷密度（＜1×10¹⁵/cm³），而中国外延片掺杂均匀性差3倍，引发局部过热。
（四）供应链博弈格局

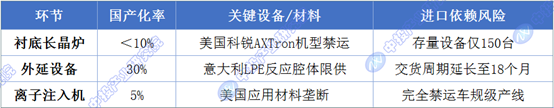

图表：SiC供应链国产化率与封锁风险
数据来源：中投产业研究院整理
衬底设备困局：烁科晶体联合北方华创研发国产长晶炉，但温度场均匀性差20%，导致晶锭良率仅28%。
（五）政策与资本杠杆

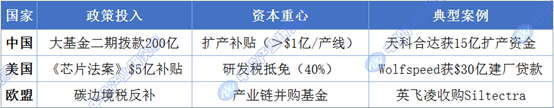

图表：政策-资本联动效能对比
数据来源：中投产业研究院整理
中国资本错配：政府资金70%用于产能扩建，研发占比不足15%（国际>40%），导致技术迭代滞后。
四、投资策略：三档布局与雷区预警
中投产业研究院《2025-2029年中国碳化硅行业深度调研及投资前景预测报告》提出：
筛选逻辑：国产替代空间（技术差距≤2代）+应用渗透率（2025年＞30%）。
（一）高确定性赛道
外延生长设备：北方华创外延炉交付量年增200%，国产化率有望升至50%；
车规级模块封装：斯达半导绑定比亚迪，车用模块毛利＞50%。
（二）技术突围标的
衬底端：天岳先进（6英寸衬量产良率突破40%）；
器件端：华润微（沟槽栅MOSFET中试样片达国际水平）。
（三）风险对冲组合
光伏二极管：扬杰科技市占率全球前三；
设备耗材：石英坩埚龙头晶盛机电。
五、风险雷达：四个“黑天鹅”事件
中投产业研究院《2025-2029年中国碳化硅行业深度调研及投资前景预测报告》预警：
长晶设备禁运升级：美国限制6英寸以上热场部件出口；
专利诉讼围剿：英飞凌在华发起沟槽栅专利战（索赔$2亿）；
第二代技术替代：氮化镓（GaN）突破1200V耐压（成本比SiC低30%）；
车厂技术路线回调：丰田宣布混动车换装IGBT（SiC性价比不足）。
结语：碳化硅的“反脆弱公式”
中投产业研究院《2025-2029年中国碳化硅行业深度调研及投资前景预测报告》建议：
碳化硅产业价值=衬底良率指数×车规渗透率×装备自主率
突围路径：
技术侧：联合中科院物理所攻关8英寸热场模拟（参考美国TSS模型）；
产业侧：共建IDM联盟（如三安集成模式），突破设计-制造断层；
资本侧：转向轻资产Fab-Lite模式（如安森美代工策略），规避设备封锁。
当中国衬底良率跨越60%生死线，SiC才能真正成为电动革命的“基建材料”。
