2025年中国碳化硅(SIC)行业市场分析:全球市场规模将达123亿元

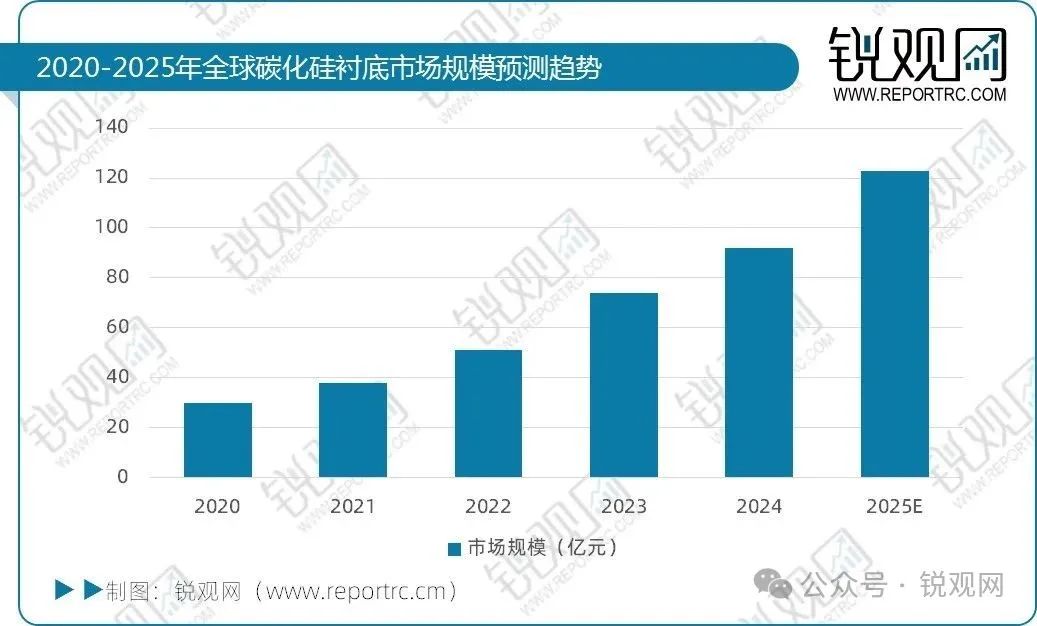

碳化硅衬底是指以碳化硅粉末为主要原材料,经过晶体生长(克服晶格缺陷、控制晶型是关键)、晶锭加工、切割、研磨、抛光、清洗等制造过程后形成的单片材料,是用于制作宽禁带半导体及其他碳化硅基器件的基础材料,在新能源汽车电控、光伏逆变器、5G基站等高频、高压场景优势显著。锐观产业研究院发布的《2025-2030全球及中国碳化硅(SIC)行业市场分析及投资建议报告》显示,2024年全球碳化硅衬底市场规模达到92亿元,较上年增长24.32%,受益于下游电力电子、射频器件需求爆发。锐观产业研究院分析师预测,2025年全球碳化硅衬底市场规模将达到123亿元,随着8英寸、12英寸衬底技术成熟及产业化推进,市场将进一步扩容。



数据来源:锐观产业研究院整理

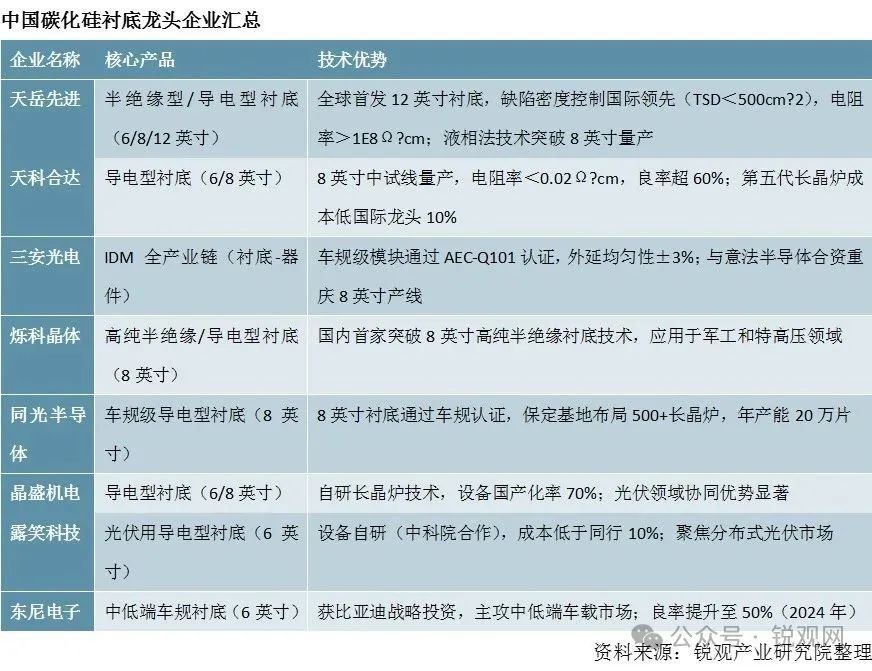

目前,中国碳化硅衬底行业正处于尺寸升级的关键发展阶段,6英寸导电型衬底依旧是市场主流(技术成熟、成本相对可控,适配当前多数碳化硅器件产线),8英寸导电型衬底的市场需求正逐步攀升(契合大尺寸晶圆制造趋势,提升芯片制造效率与成本优势),12英寸导电型衬底已有研发样品(攻克大尺寸晶体生长、加工良率难题,将开启更高端应用)。从竞争格局来看,碳化硅衬底市场集中度较高,头部企业占据主导地位,按碳化硅衬底销售收入计,2023年前五大市场参与者市场份额总计为68.3%,国内企业如天科合达(在6英寸衬底量产及8英寸研发上领先)、三安光电(依托化合物半导体布局,拓展碳化硅衬底业务)、露笑科技(在碳化硅晶体生长设备及衬底制造协同发展)等加速追赶,与国外龙头(如美国Wolfspeed、日本罗姆等)竞争,推动国产碳化硅衬底技术迭代与市场份额提升。



声 明:文章内容来源于锐观网。
