陶瓷颗粒改性如何提高其塑性?
陶瓷颗粒改性提高塑性的核心在于优化微观结构、界面结合和变形机制,主要技术路线包括界面工程、晶粒细化、表面改性和致密化工艺。具体方法及作用机理如下:
一、界面工程:引入位错传递机制
通过构建有序键合界面,实现金属位错向陶瓷的传递,从而启动陶瓷的塑性变形。
1.“借位错”策略
在陶瓷晶粒表面附加金属层(如氧化镧陶瓷外覆金属),形成有序界面结构,使金属位错通过界面持续传递至陶瓷内部,避免陶瓷自身位错形核的高能量壁垒
效果:拉伸形变量达39.9%,强度提升至2.3 GPa,突破陶瓷无室温拉伸塑性的限制
2.界面优化避免应力集中
简单金属贴合易导致界面断裂,需通过化学键合(如La₂O₃陶瓷与金属的有序界面)构建位错传输“桥梁”,减少界面钉扎效应

二、晶粒细化与显微结构调控
减小晶粒尺寸并优化晶界性质,促进晶界滑移和位错运动。
1.超细晶/纳米晶结构
晶粒尺寸降至纳米级(100–300 nm)时,晶界面积增大,晶界滑移阻力降低,同时位错更易启动。例如,Y₂O₃稳定的ZrO₂(Y-TZP)超细晶陶瓷可实现>200%的超塑性形变
2.双相结构设计
引入第二相(如MgAl₂O₄增强Y-TZP),抑制晶粒长大,提高高温下晶界稳定性,延长变形均匀性。
三、表面改性增强颗粒-基体结合
通过化学处理改善陶瓷颗粒表面性质,提升与基体的相容性和应力传递效率。
1.表面包覆与活化
有机修饰:用硅烷偶联剂(如KH-550)处理陶瓷颗粒(如BaTiO₃),增加表面活性基团,减少团聚,提升分散性及与树脂/金属基体的结合力。
无机涂层:磷酸锆颗粒表面包覆聚合物或金属氧化物,增强与高分子基体的界面键合,提高复合材料韧性和塑性变形能力
2.颗粒形貌控制
优化造粒工艺(如辊筒挤出塑性造粒),制备球形颗粒减少应力集中,提升堆积密度,降低致密化阻力
四、致密化工艺减少缺陷
通过高致密度烧结减少内部孔隙和微裂纹,延缓断裂。
1.热压/热等静压烧结
高温高压下促进颗粒重排与扩散,使气孔率降至≤1%,提高材料连续性。例如,添加MgO的BaTiO₃陶瓷经1350℃烧结后硬度显著提升。
2.浆料与成型优化
高固含量陶瓷浆料结合等静压成型,实现均匀致密化;添加塑化剂(如聚乙二醇)改善浆料流动性,减少干燥开裂
五、复合材料设计
陶瓷颗粒增强金属/树脂基体,利用基体塑性补偿陶瓷脆性。
1.金属基复合材料(如SiCₚ/Al)
塑性加工(挤压、轧制)使颗粒分布均匀化,减少应力集中,同时基体位错运动吸收能量,提升整体塑性
2.树脂基复合材料
SiO₂陶瓷颗粒改性环氧树脂,通过界面应力传递和颗粒阻碍裂纹扩展,同步提高韧性和耐磨性

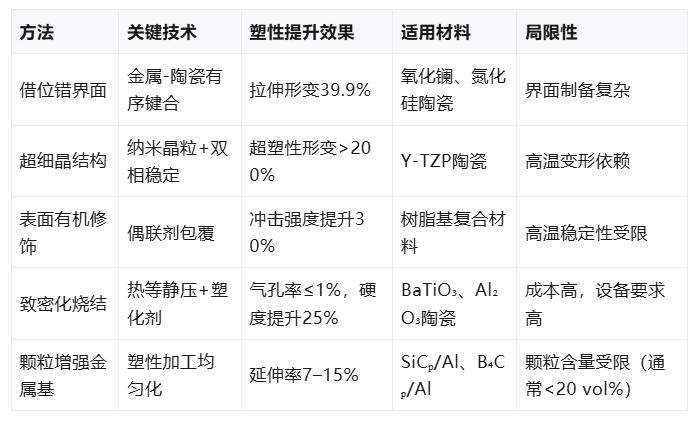

技术对比与适用场景

总结
陶瓷塑性提升需多尺度协同:
微观机制:借位错、晶界滑移主导变形;
工艺核心:界面设计、晶粒细化、表面改性及致密化;
未来方向:开发低温高效界面键合技术(如溶胶-凝胶包覆),探索多级结构陶瓷(如梯度晶粒设计)。
声 明:文章内容来源于颗粒学。
