陶瓷基板不同材料特性与性能优势你都了解吗？

提到电子设备里的“隐形功臣”，陶瓷基板绝对能算一个。小到手机里的芯片，大到新能源汽车的功率模块，都离不开它在背后默默发挥作用。不过，陶瓷基板也分不同种类，它们的性能差异各有不同，今天就用通俗的方式跟大家聊聊，不同的陶瓷基板到底有什么不一样的地方。

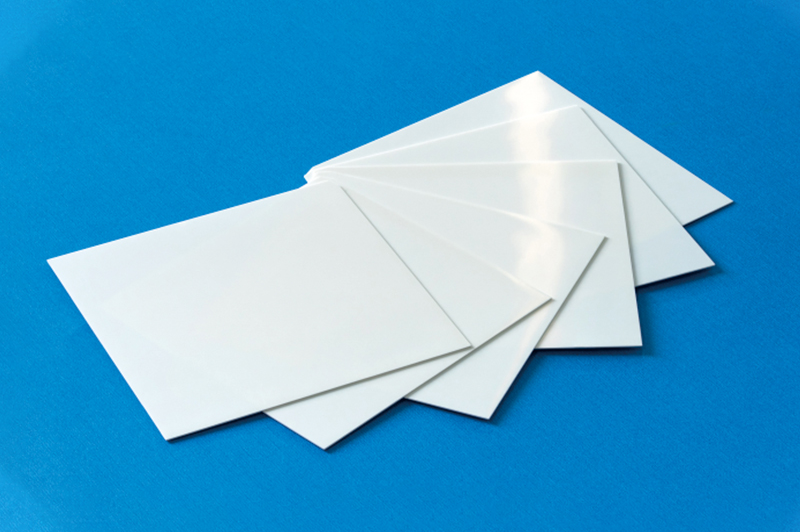

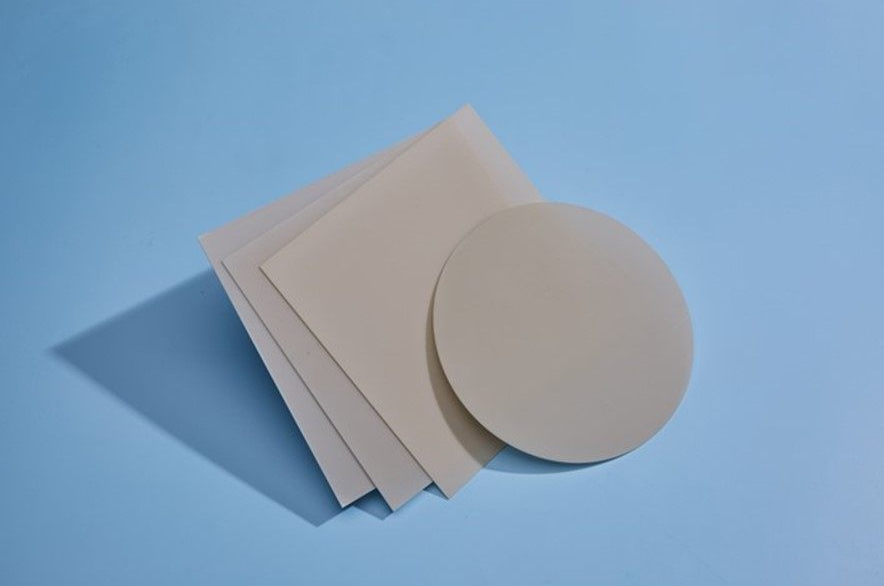

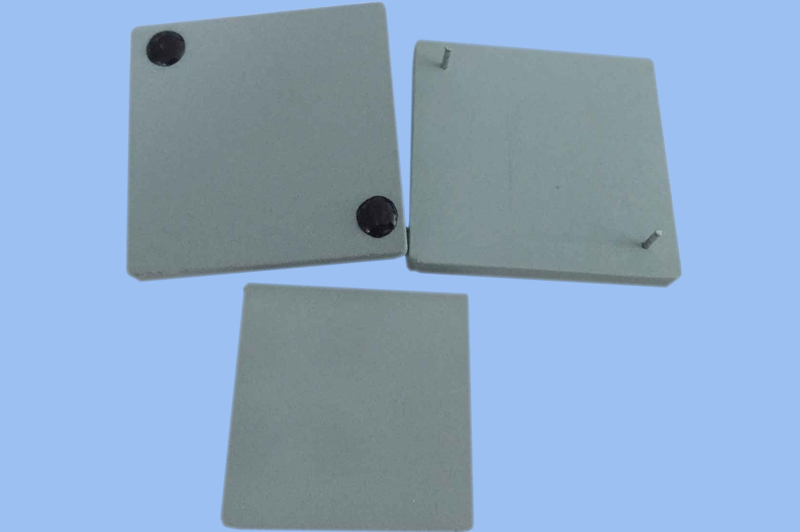

先说说市面上最主流的三种陶瓷基板：氧化铝、氮化铝和碳化硅。这三种材料就像“三兄弟”，各有各的拿手本领。

图源网络

从导热性能看，氧化铝是当之无愧的“散热高手”，特别适合那些工作时容易“发高烧”的电子元件，比如大功率LED灯珠；氧化铝的导热性稍逊一筹，但胜在性价比高，日常家电里的电路板用它的特别多；碳化硅的导热性介于两者之间，不过他的耐高温能力超强，就算在几百摄氏度的环境下也能稳定工作，工业领域的高温设备很青睐它。

再看绝缘性和机械强度，这三种陶瓷基板都很出色。绝缘性上，它们都能有效阻止电流泄露，避免电子元件短路；机械强度方面，碳化硅最结实，能承受较大的外力冲击，氧化铝和氮化铝也不甘示弱，日常使用中的震动、碰撞基本都能应对。

除了陶瓷基板内部的“比拼”，跟金属基板、树脂基板比起来，陶瓷基板在特殊环境下的优势也很明显。比如在高频、高温环境中，金属基板虽然导热快，但绝缘性差，容易出现信号干扰；树脂基板绝缘性不错，可耐高温能力弱，温度稍微高就容易变形。而陶瓷基板就像“全能选手”，既能在高频环境下保证信号稳定，又能在高温环境中坚守岗位，像新能源汽车的发动机附近、5G基站的信号处理模块，用的大多是陶瓷基板。

可能有人会好奇，同样是陶瓷基板，为啥性能会有差异？这就不得不提到加工工艺的影响了。常见的加工工艺有流延和激光切割。

流延工艺就像是“摊煎饼”，把陶瓷浆料均匀地涂在载体上，制成薄薄的基板。这种工艺做出来的基板厚度均匀，表面平整，适合用于对精度要求高的电子元件，但如果浆料调配不当，或者流延速度没控制好，就可能导致基板出现裂纹，影响使用寿命。

激光切割工艺则是“精雕细琢”，用激光精准的切割陶瓷基板，能做出各种复杂的形状。它的优点是切割精度高，不会对基板造成太大的机械损伤，不过如果激光功率过高，可能会让基板局部温度骤升，改变材料的内部结构，进而影响导热性和绝缘性。

总的来说，不同材料的陶瓷基板各有优势，加工工艺也会对性能产生重要影响。在选择陶瓷基板时，不用一味追求“最好”的，而是要根据实际需求，比如设备的工作温度、功率大小、成本预算等，挑选最适合的那一款。相信随着技术的不断发展，陶瓷基板还会有更多新的突破，在电子领域发挥更大作用。
