电子封装核心技术

在新能源汽车、5G通信等产业的推动下，电子封装技术正迎来变革期。直接沉积铜、直接键合铜等五大核心工艺，以各自的技术特性支撑着高端电子器件的升级，却也面临着材料、成本与精度的三重考验。

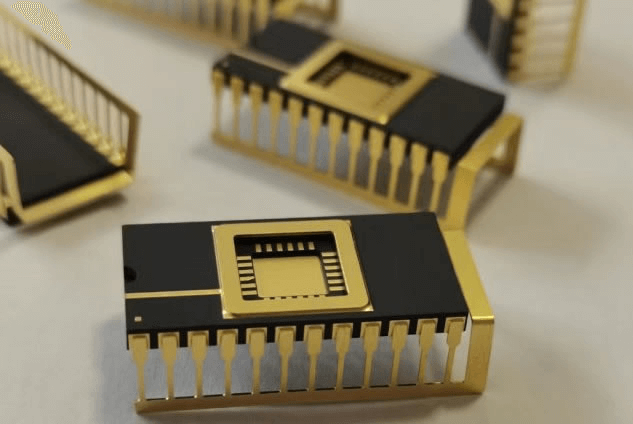

图源网络

直接沉积铜以“种子层制备-电镀增厚”为核心，全程低温（<300℃）操作，能实现50-100μm铜层生长。中瓷电子已将其线路精度提升至20μm，批量应用于激光雷达VCSEL阵列，介电损耗低至0.003，成为高端小批量产品的优选方案。不过其电镀废液处理成本高、铜层均匀性不足的问题较为突出。

直接键合铜是新能源汽车的“效率引擎”。通过Cu/O共晶作用，在1065-1083℃下实现铜箔与陶瓷的紧密结合，特斯拉Model3的SiC逆变器采用该技术后，芯片结温降低25℃，充放电效率提升8%。国内猎板PCB已实现孔铜厚度公差±5μm的规模化生产，但氧化工艺窗口狭窄的瓶颈亟待突破。

活性金属焊接在高温真空环境下完成冶金结合，博敏电子自主研发的含Ti、Zr钎料将空洞率控制在5%以下，产品经10万次冷热冲击测试合格，应用于比亚迪刀片电池BMS模块后，使电池包体积缩减15%。不过真空设备高投资与高温导致的材料变形，限制了其普及速度。

激光活性金属化用蓝光+红外双光束破解高反材料难题，蓝光预热使铜吸收率较红外提升12倍，红外则形成稳定熔池。云天半导体借此实现20:1深宽比的微孔加工，成本仅为硅基方案的1/8，目前受限于蓝光芯片功率，暂无法实现1mm以上厚铜焊接。

厚印刷铜通过丝网印刷与850-950℃烧结成型，铜层厚度可达105μm以上。猎板PCB已实现6-10盎司铜厚常态化生产，在-65℃~150℃极端环境下零失效，2024年全球相关市场规模已达149.5亿元。但1.5:1~2:1的侧蚀系数，制约了细线化发展。

当前异质集成与高密度化成为行业共识。AlN/Ti/W/Cu梯度结构可将界面热阻降至0.5K·cm²/W，满足100A/mm²载流需求；激光直接成像技术则使厚印刷铜最小线宽达0.076mm，阻抗公差精度控制在±7%。

但各技术的专属瓶颈仍不容忽视：沉积铜的环保成本、键合铜的工艺精度、活性焊接的设备投入、激光金属化的光束质量、厚印刷铜的侧蚀效应，共同构成了行业发展的“拦路虎”。

五种工艺已在各领域形成差异化应用格局，支撑起高端电子产业的发展骨架。未来，随着纳米复合材料提升兼容性、AI仿真优化工艺参数，绿色制造与高密度集成将成为突破方向。电子封装技术进化之路，正朝着更高效、更经济、更可靠的方向稳步前进。
