半导体硅基陶瓷零部件应用与产业现状

硅基陶瓷主要类型与特性

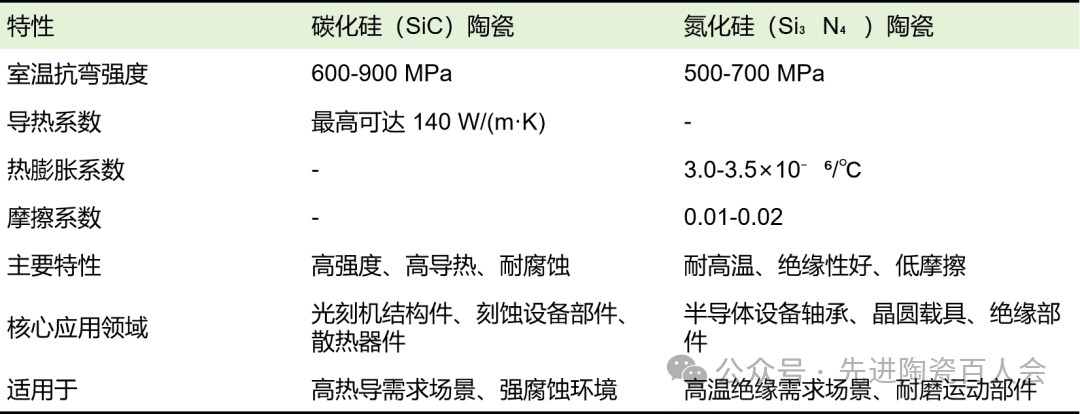

半导体制造中常用的硅基陶瓷主要是氮化硅（Si₃N₄） 和 碳化硅（SiC）。它们虽然都耐高温、抗腐蚀，但侧重点不同：

碳化硅（SiC）陶瓷：侧重于 高强度、高导热和耐蚀性。其室温抗弯强度可达600-900MPa，导热系数最高可达140W/(m·K)，同时耐强酸、强碱腐蚀。

氮化硅（Si₃N₄）陶瓷：侧重于 耐温性、绝缘性和低摩擦系数。其室温抗弯强度通常在500-700MPa之间，热膨胀系数较低（3.0-3.5×10⁻⁶/℃），同时具有良好的电绝缘性。

在半导体设备中的应用

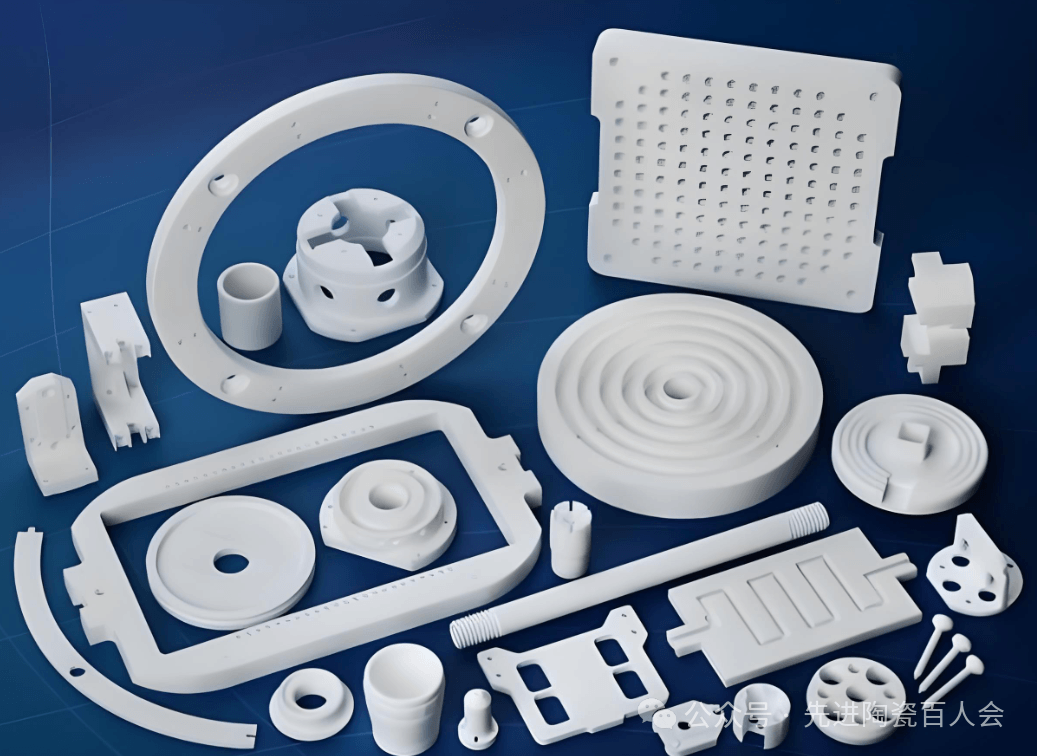

硅基陶瓷零部件渗透在半导体制造的众多关键环节中。

1.前道制程（晶圆制造）：

（1）光刻机：碳化硅陶瓷因其高比刚度（高模量、低密度）和低热膨胀系数（与硅芯片匹配），被用于制造工件台、骨架、导轨、反射镜。这些部件需要极高的精度和稳定性以确保光刻图案的准确性。碳化硅陶瓷还可用于制造光刻机中的静电吸盘（E-chuck），其高导热性有助于晶圆的温控。

（2）刻蚀设备：在刻蚀机的腔体内，碳化硅陶瓷常用于制造耐等离子体刻蚀的部件，如聚焦环、气体分配盘、喷嘴、腔体内衬或上电极。它们的高纯度和优异的耐腐蚀性能减少金属污染，延长部件寿命。氧化钇（Y₂O₃）陶瓷涂层也常用于刻蚀机腔体内部件以增强耐等离子体刻蚀性能。

（3）薄膜沉积（CVD/PVD）：静电吸盘在这里同样关键，用于在真空条件下依靠静电场固定晶圆。它们通常由氧化铝（Al₂O₃）或氮化铝（AlN）陶瓷制成，其中氮化铝因更高的热导率在需要精确控温的场景更受青睐。陶瓷加热器（常用氮化铝或氧化铝）也用于直接加热晶圆。

2.后道工艺（封装与测试）：

（1）化学机械抛光（CMP）：氧化铝陶瓷因其高硬度、高耐磨性和良好的耐腐蚀性，被用于制造抛光垫、保持环、搬运臂等耗材部件。

（2）封装环节：陶瓷劈刀是引线键合过程中的关键工具，通常由氧化铝或氧化锆增强氧化铝陶瓷制成，需要极高的耐磨性。

（3）测试环节：氮化铝陶瓷因其高导热性和良好的绝缘性，用于制造测试探针台的陶瓷转接基板和高频测试夹具等。

3.支撑系统：

（1）晶圆传输机器人：机械臂和机械手手指可采用氧化铝或碳化硅陶瓷，以满足洁净室和真空环境对低颗粒释放和耐烘烤的要求。

（2）超高纯气体/液体输送系统：氮化硅陶瓷阀门密封件和高密度氧化铝管道内衬因其优异的耐腐蚀性（如耐氢氟酸） 和低污染特性而被使用。

产业格局与挑战

目前全球半导体用高端精密硅基陶瓷零部件市场主要由日本京瓷（Kyocera）、美国CoorsTek和德国CeramTec等国际巨头主导，它们垄断了高端细分市场，例如：日本京瓷在半导体设备用碳化硅部件（如晶圆吸盘）市占率超60%。美国CoorsTek提供的精密陶瓷结构件涵盖了光刻机专用组件、等离子刻蚀设备专用组件、PVD/CVD专用组件、离子注入设备专用组件、晶片吸附固定传输专用组件等一系列产品。

国内企业如宁波伏尔肯（氮化硅轴承等）、富乐华半导体（晶圆载具等）、上海德宝密封件（机械密封件等）以及中国建筑材料科学研究总院（光刻机用碳化硅结构件） 等，正在中高端领域努力追赶并逐步实现突破，但依然面临一些挑战：

高端粉体依赖进口：例如半导体级的氮化硅粉体等基础材料仍较多依赖国外供应商。

大尺寸复杂部件加工精度不足：相较于国际领先水平，国内在大尺寸、复杂形状、高精度陶瓷部件的制造和加工技术方面仍有差距。碳化硅陶瓷本身硬度高，加工难度大，成本高昂。

技术积累与认证壁垒：半导体设备对零部件的可靠性和一致性要求极高，进入全球主流设备商的供应链通常需要漫长的认证周期。

未来发展趋势

未来硅基陶瓷零部件的发展将围绕以下几点：

性能提升：开发更高导热、更低热膨胀、更耐等离子体刻蚀的新材料复合材料。

制造工艺创新：突破大尺寸、复杂中空闭孔结构的近净成形、精密加工（如镜面抛光）等技术瓶颈，提高成品率和效率，降低成本。

国产化替代：随着国内半导体产业链自主可控的需求日益迫切，实现关键陶瓷零部件的国产化将是重要方向。
