陶瓷材料在半导体产业中的关键作用与应用

半导体产业中的发展背景

半导体制造设备是我国面临的技术瓶颈，也是重点鼓励发展的产业。近年来，随着国家政策的调整，半导体行业得到了快速发展，产业规模不断扩大，半导体制造设备在精密化和复杂化方面持续演变，对高精密陶瓷关键部件的技术要求日益提高。

精密陶瓷在半导体中的应用

半导体设备中需要大量的精密陶瓷部件。陶瓷的高硬度、高弹性模量、耐磨性、良好的绝缘性、耐腐蚀性以及低膨胀系数等特性，使其广泛应用于硅片抛光机、外延/氧化/扩散等热处理设备、光刻机、沉积设备、半导体刻蚀设备、离子注入机等设备的零部件。常见的半导体陶瓷材料包括氧化铝、氮化硅、氮化铝、碳化硅等。精密陶瓷在半导体设备中的价值大约占16%左右。

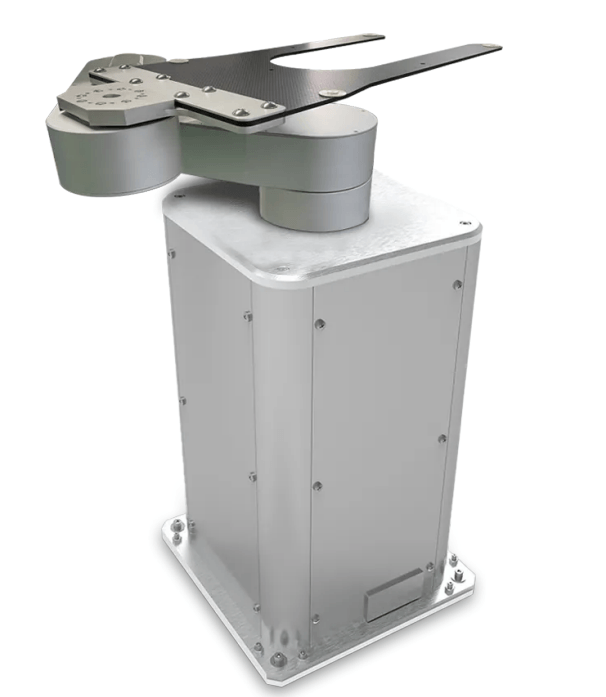

图片来源：Advanced Special Tools 搬运臂

陶瓷材料在半导体产业中的重要性

陶瓷材料在半导体产业中扮演着至关重要的角色，贯穿了半导体芯片制造的各个环节。具体应用如下：

半导体设备零部件
陶瓷材料因其高硬度、耐磨性、良好的绝缘性、耐腐蚀性和低热膨胀系数等特点，被广泛应用于半导体设备的多个部件。例如，在CMP（化学机械抛光）过程中使用的抛光台、抛光板、搬运臂；光刻过程中的真空吸盘、晶圆卡盘、工作台、搬运臂；以及高温处理设备如RTP（快速热处理）、外延、氧化、扩散等设备中的绝缘子、基座、晶舟、炉管和悬臂桨等。

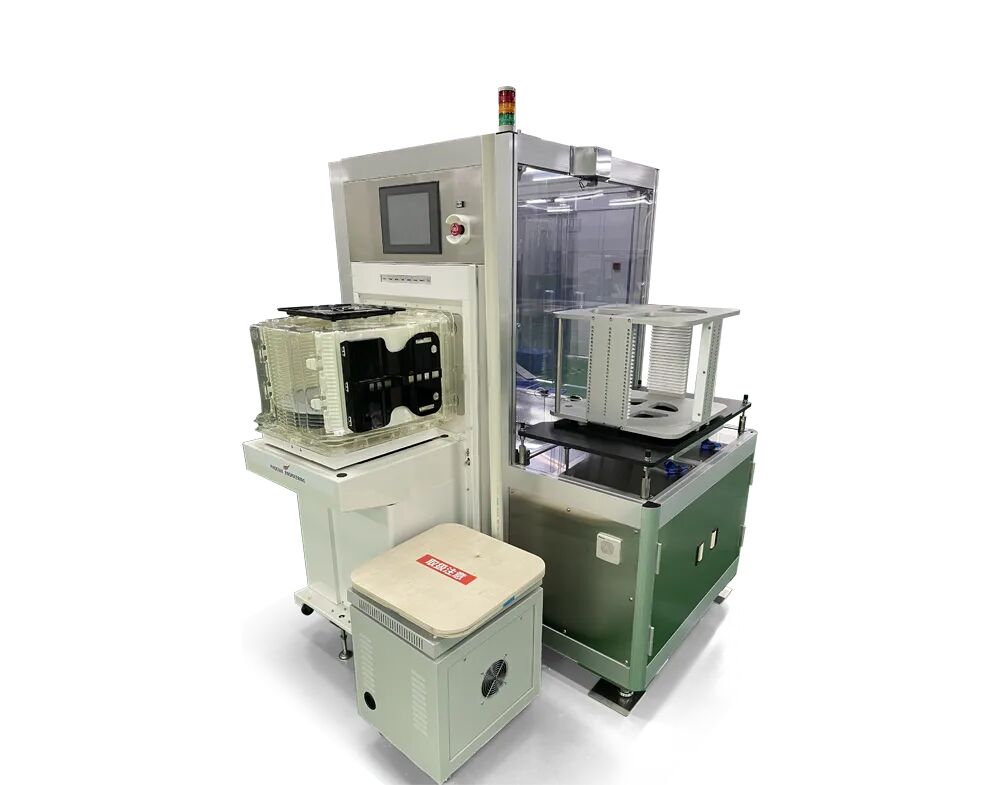

图片来源：菲科半导体（张家港）有限公司  晶圆搬运系统

1. 刻蚀设备
   在等离子刻蚀设备中，陶瓷材料制作的部件包括窗视镜、气体分散盘、喷嘴、绝缘环、盖板、聚焦环和静电夹盘等，这些部件需要具备良好的耐等离子体刻蚀性能。

2. 陶瓷基板
   陶瓷基板是电子器件封装的重要材料，广泛应用于半导体照明、传感器、大功率器件控制模块等领域。陶瓷基板类型包括平面陶瓷基板、多层陶瓷基板及不同工艺分类的DPC、DBC、AMB、LTCC、HTCC等。

3. 光通信元件
   氧化锆陶瓷套管在光通信中起着关键作用，广泛应用于光纤连接。随着5G、云计算和物联网技术的快速发展，光通信网络建设对陶瓷套管的需求持续增长。

4. 先进陶瓷材料
   如氧化铝、碳化硅、氮化铝、氮化硅等材料，由于其独特的物理和化学特性，在半导体产业中发挥着重要作用。例如，氧化铝用于制造晶圆舟和机械手臂，碳化硅用于制造耐高温晶舟和悬臂桨，氮化铝用于晶片加热器，氮化硅则用于半导体设备的轴承等。

氧化铝（Al₂O₃）

氧化铝是半导体设备中使用最广泛的精密陶瓷材料。它具有结构稳定、机械强度高、硬度大、熔点高、抗腐蚀性强、化学稳定性优良、电阻率大、电绝缘性能好的特点，广泛应用于半导体设备中。在半导体刻蚀设备中，刻蚀机腔体材料直接影响晶圆的质量和刻蚀工艺的稳定性，因此刻蚀机腔体的材料选择至关重要。当前主要使用高纯氧化铝涂层或氧化铝陶瓷作为刻蚀腔体的防护材料。

此外，氧化铝陶瓷还用于等离子体设备的气体喷嘴、气体分配盘和固定晶圆的固定环等部件。在晶圆硅片的搬运过程中，氧化铝陶瓷常被用于制造陶瓷机械手臂。氧化铝陶瓷和碳化硅陶瓷都具有高硬度、耐磨性、良好的耐热性、高强度、优良的绝缘性和抗腐蚀性等特点，是制造半导体设备机械手臂的理想材料。尽管从性能上看，碳化硅陶瓷更适合用于制造机械手臂，但从材料成本和加工难度来看，氧化铝陶瓷机械手臂具有更高的性价比。

此外，氧化铝陶瓷还被广泛应用于晶圆抛光工艺中，如抛光板、抛光磨垫校正平台和真空吸盘等。

碳化硅（SiC）

碳化硅具有优异的导热性、高温机械强度、高刚性、低热膨胀系数、良好的热均匀性、耐腐蚀性和耐磨损性等特性。即使在高达1400℃的极端温度下，碳化硅依然能保持良好的强度。碳化硅陶瓷的研磨盘由于硬度高且磨损小，同时其热膨胀系数与硅晶片相近，因此可以在高速研磨抛光时保持硅晶片的平面度和精度。

在硅晶片生产过程中，高温热处理时常用碳化硅夹具进行运输，这种夹具具有良好的耐热性且不易损坏，可以涂覆类金刚石（DLC）涂层以增强性能并防止晶片损坏和污染扩散。碳化硅陶瓷还可以用于XY平台、基座、聚焦环、抛光板、晶圆夹盘、真空吸盘、搬运臂、炉管、晶舟和悬臂桨等。

氮化铝（AlN）

高纯氮化铝陶瓷具有优越的热传导性、耐高温性、绝缘性、热膨胀系数与硅相近以及良好的等离子体抗性，产品的热量分布均匀。氮化铝陶瓷广泛应用于晶片加热器、静电夹盘等半导体设备中。

氮化硅（Si₃N₄）

氮化硅陶瓷具有高断裂韧性、耐热冲击性、优异的耐磨损性、高机械强度和耐腐蚀性。它主要应用于半导体设备的平台、轴承等部件。

国产化发展

随着国内半导体行业的蓬勃发展，精密陶瓷部件的国产化需求不断增加，给国内精密陶瓷企业带来了发展机遇。企业如珂玛科技、中陶科技、福晶科技等在先进陶瓷材料零部件领域取得了显著进展，成功突破了海外企业的技术垄断，实现了国产替代。

图片来源：筑波精工 静电吸盘

碳化硅陶瓷在半导体的应用

碳化硅（SiC）作为重要的高端陶瓷材料，因其耐高温、耐腐蚀、耐磨损、高温力学性和抗氧化性等特性，广泛应用于半导体、核能、国防及空间技术等高科技领域。

1. 光刻机精密部件的首选材料
   碳化硅陶瓷广泛应用于集成电路制造设备中，特别是光刻机，如碳化硅工件台、导轨、反射镜、陶瓷吸盘、手臂、研磨盘和夹具等。

2. 碳化硅陶瓷研磨盘
   碳化硅陶瓷研磨盘具有高硬度、低磨损和与硅晶片接近的热膨胀系数，能有效保证硅晶片的平面度和精度，特别适用于高速研磨和抛光。

3. 碳化硅陶瓷夹具
   在硅晶片生产过程中，碳化硅陶瓷夹具用于高温热处理，具有耐热性好、无损伤、可以涂覆金刚石（DLC）涂层，防止晶片损坏和污染。

4. 碳化硅工件台
   在光刻机中，碳化硅陶瓷工件台需要完成高速、大行程、六自由度的纳米级精密运动。它要求具备极高的运动精度和平稳性，能够满足100nm分辨率和高精度定位需求。

图片来源：PHT Inc.玻璃基板用机械臂

随着我国半导体产业的蓬勃发展，对高端陶瓷结构件的需求将持续增长，碳化硅陶瓷凭借其出色的性能，在集成电路关键装备用结构件领域具有广阔的应用前景。
