AlN：突破半导体性能极限的多维革新

作为第三代半导体材料的核心成员，氮化铝（AlN）凭借其独特的物理特性形成多维技术标签：

√深紫外光电子

√耐高压功率器件

√热管理专家

√电力电子革新者

√微波射频新标杆

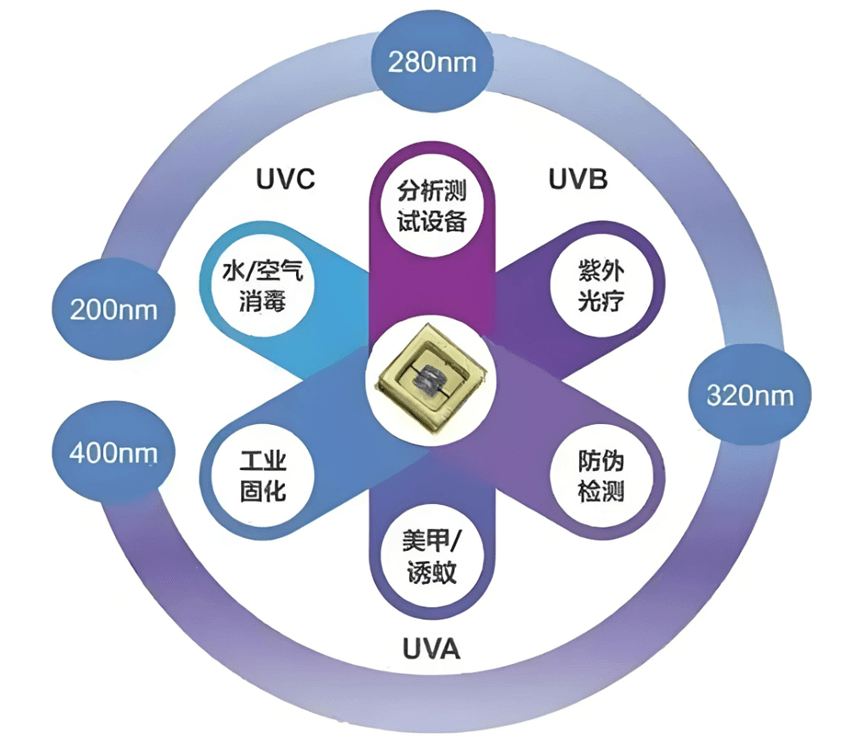

AIN在紫外领域的应用：突破波长极限的探索

1.技术特性

作为超宽禁带半导体（Ultra-Wide Bandgap, UWBG）代表，AlN的禁带宽度（6.2eV）远超GaN（3.4eV）和SiC（3.3eV），使其深紫外发光波长可下探至210nm，成为深紫外LED（UVC-LED）的核心材料。

2.应用现状与挑战

（1）消杀技术：265nm波段UVC-LED对新冠病毒灭活率超99.9%

（2）光电转化瓶颈：目前器件外量子效率（WPE）仅5-10%，对比蓝光LED（>80%）存在量级差距

（3）可靠性难题：1000小时工作后光功率衰减达30%，制约商业化进程。

虽然取得了一定发展，但步子迈得似乎有些小。

AlN在电力电子领域的应用：高能效革命的基石

1.性能优势

2.产业化突破

（1）电网级应用：15μm厚度AlN衬底即可承载10kV电压，佐治亚理工大学验证其在智能电网中的稳定性（IEEE TPEL, 2023）

（2）新能源汽车：800V高压平台下，能使电机控制器效率提升5%，续航增加8%

（3）光伏系统：能使微型逆变器系统损耗降低30%，转换效率突破99%

随着各行业向电气化迈进，AlN对高效电力转换与分配系统的需求日益增长。

AlN在微波射频领域的应用：热管理的终极方案

1.技术突破路径

（1）散热优势显著

氮化铝与GaN HEMT界面热阻低至3.5×10⁻⁹ m²·K/W，相比传统方案降低80%，还具备出色的化学和热稳定性，以及良好的紫外透过率

（2）系统级创新

√5G基站：能使功放效率提升至65%，能耗下降40%

√相控阵雷达：能使功率密度3倍提升，探测距离扩展50%

√航空航天：能使深空探测器在300℃地热环境稳定工作10万小时，还能将空间站电源系统的抗辐射能力提升100倍，寿命延长至15年

2.制备技术挑战

由于氮化铝与传统半导体材料的物理化学性质存在差异，现有的半导体制造工艺难以直接应用于氮化铝器件的生产，需要开发新的工艺和设备。
