氧化铝陶瓷结构件在半导体领域的应用场景解析

在全球半导体产能持续扩张、制程工艺不断向极限逼近的背景下，半导体制造设备对核心零部件的性能要求也随之达到前所未有的高度。在晶圆加工过程中，设备腔体内部往往面临着高能等离子体轰击、腐蚀性气体侵蚀、极端温度变化和洁净度管控等多重苛刻条件的叠加。在这样的环境中，传统金属材料和有机材料已难以同时满足耐腐蚀、耐高温、高绝缘和低污染等综合性能要求。

在半导体用先进陶瓷材料中，氧化铝陶瓷在成本、加工便利性和综合性能之间取得了极佳的平衡，凭借高硬度、高绝缘性、耐腐蚀、低热膨胀等优异性能，能够满足半导体封装和制造设备对大尺寸、高强度部件的严苛需求，成为半导体制造设备中不可替代的关键结构件材料。

本文我们系统梳理氧化铝陶瓷结构件在半导体领域的核心应用场景。

光刻机：精密定位与高洁净度的“基石”

作为半导体制造中技术难度最高的设备之一，光刻机对运动定位精度和洁净度提出了近乎苛刻的要求。氧化铝陶瓷主要用于晶圆吸盘、陶瓷工作台、精密搬运手臂等部件。

在晶圆硅晶片的搬运中，氧化铝陶瓷用于陶瓷机械手臂。从材料性质来看，碳化硅陶瓷是制作陶瓷机械手臂的理想材料，但从材料价格和加工难度的角度，氧化铝陶瓷机械手臂的性价比更高。在晶圆抛光工艺中，氧化铝陶瓷可广泛应用于抛光板、抛光磨垫校正平台、真空吸盘等。

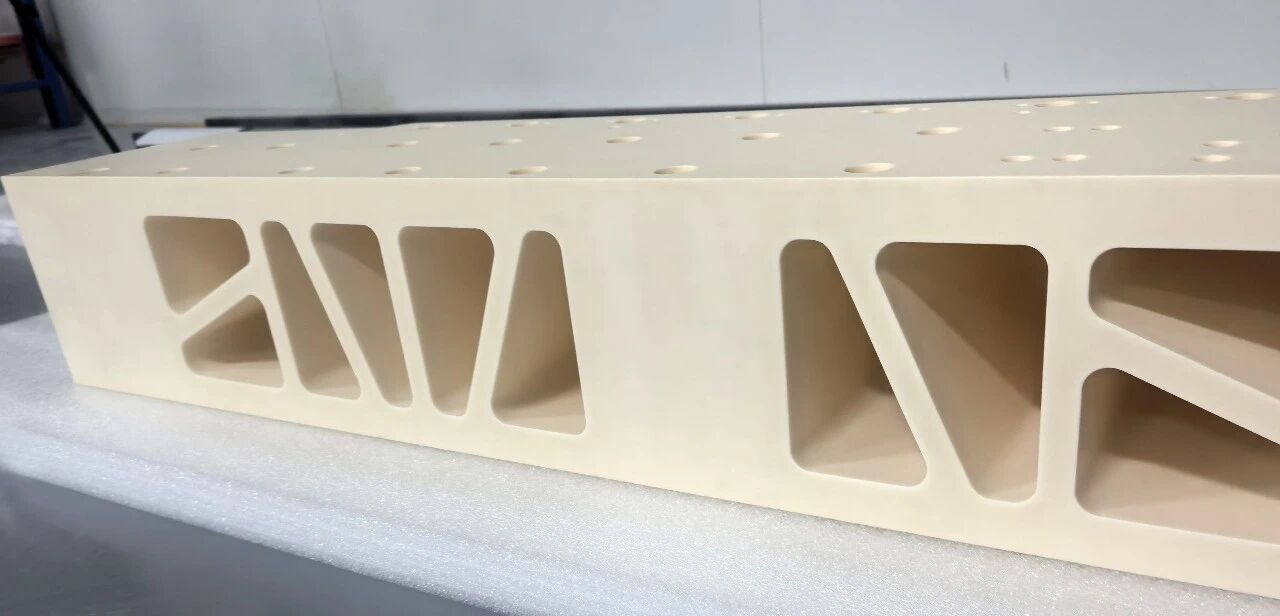

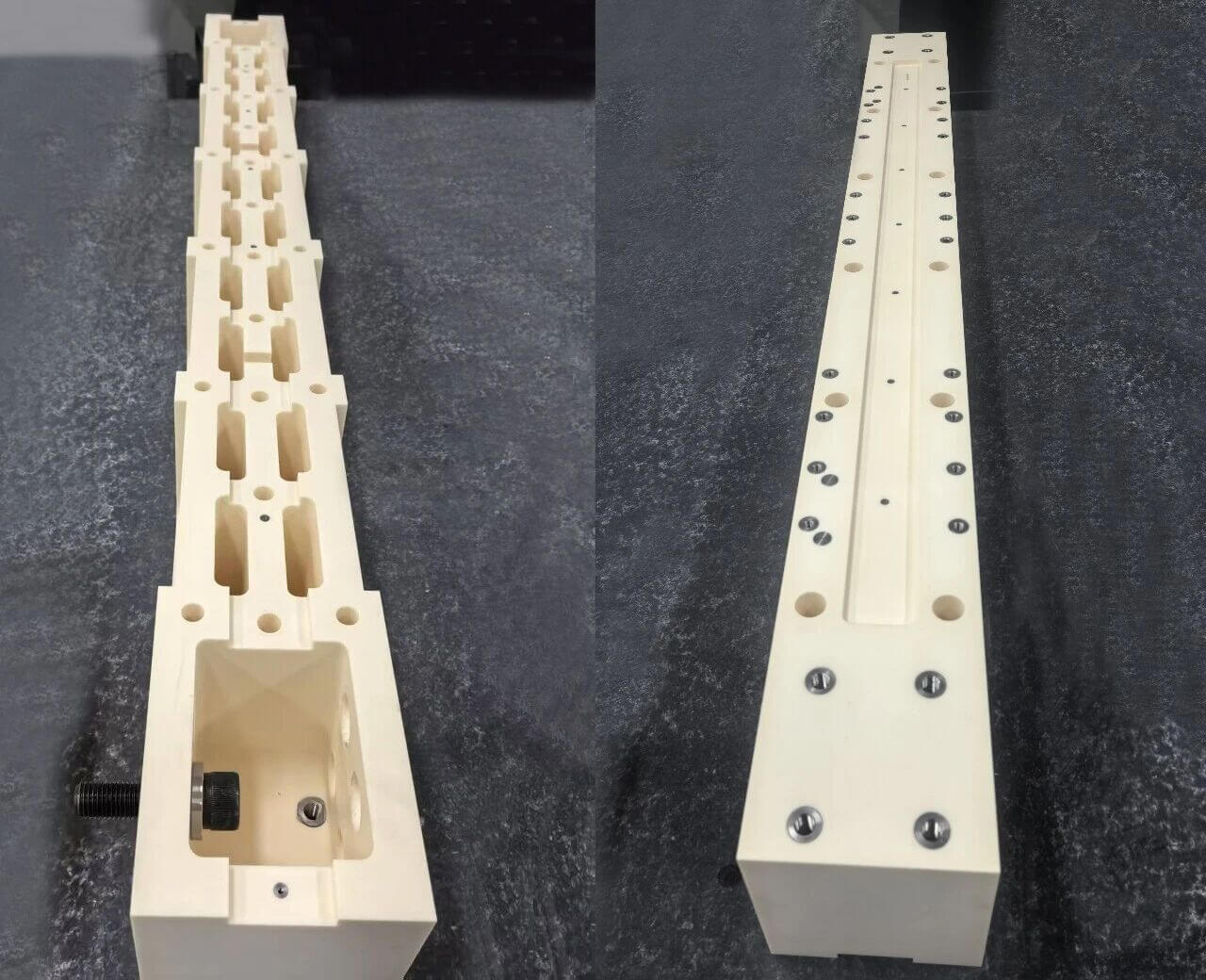

光刻机工件台和晶圆传输系统的运动精度直接决定了光刻的套刻精度和良率。采用氧化铝陶瓷作为结构件材料，能够利用其高刚性、低热膨胀和优异的抗振动性能，确保运动系统在长期高速运行中保持定位精度，同时满足洁净室环境对无颗粒、无磁性、低释气的严格要求。

刻蚀设备：耐等离子体腐蚀的“守卫者”

刻蚀是半导体制造中的核心工序之一，通过等离子体轰击晶圆表面，选择性地去除特定区域的材料。在这一过程中，卤素气体与惰性气体通过电离生成的高能等离子体，不仅作用于晶片表面，同时也对刻蚀设备的内壁和关键部件造成持续的物理化学刻蚀。这一过程会导致两方面问题：一是设备关键部件被刻蚀后产生悬浮颗粒污染物，可能沉积在晶片表面，导致芯片短路等质量问题；二是刻蚀设备的内壁和关键部件的损耗会缩短设备使用寿命。

在高能等离子体刻蚀环境中，Al₂O₃具有高介电强度和优异的耐化学腐蚀性能，仍能保持相对稳定，是较为常用的耐等离子体刻蚀材料之一。在刻蚀设备中，主要采用高纯Al₂O₃涂层或Al₂O₃陶瓷作为刻蚀腔体和腔体内部件的防护材料。除了腔体以外，等离子体设备的气体喷嘴、气体分配盘和固定晶圆的固定环等也需用到氧化铝陶瓷。

化学机械抛光设备：高耐磨的“抛光搭档”

在CMP过程中，抛光浆料中的磨料颗粒持续对抛光板和工作台产生摩擦损耗。氧化铝陶瓷因其极高的硬度和优异的耐磨性，被广泛应用于陶瓷抛光台、抛光板、研磨板和末端执行器等部件中。

陶瓷抛光台的关键优势在于其极高的表面硬度，能够保证在大量晶圆经过抛光加工后，工作台表面仍保持初始的平面度要求，这对于芯片表面平坦度的精确控制至关重要。

半导体封装领域：高导热与可靠绝缘的“桥梁”

在半导体封装环节，氧化铝陶瓷被广泛应用于封装基板、热沉、散热片以及高功率电子器件基板中。氧化铝陶瓷线路基板具有优良的绝缘性能、较好的热导率、较低的热膨胀系数及较强的机械强度等显著特点，在电子工业封装领域被广泛应用。用于陶瓷裸芯片封装的氧化铝陶瓷制品气密性好，即使在高温下也严密不透气，在电真空中得到广泛应用。

此外，氧化铝陶瓷部件还可应用于半导体后段工序设备，如引线键合设备中的陶瓷劈刀、测试分选机中的陶瓷吸嘴和探针卡等关键零部件，这些部件对高精度、耐磨性和电绝缘性能有着严苛要求。
