精细化陶瓷技术的新方向:DPC产品在精密电路领域的优势

随着AI、高速通信、光模块等应用快速发展,芯片功率持续提升,系统级散热正在成为电子行业新的关键挑战。越来越多客户开始意识到,传统PCB材料在导热性能方面已逐渐接近瓶颈,市场呼唤兼具“高导热”与“精密线路能力”的新型材料方案。

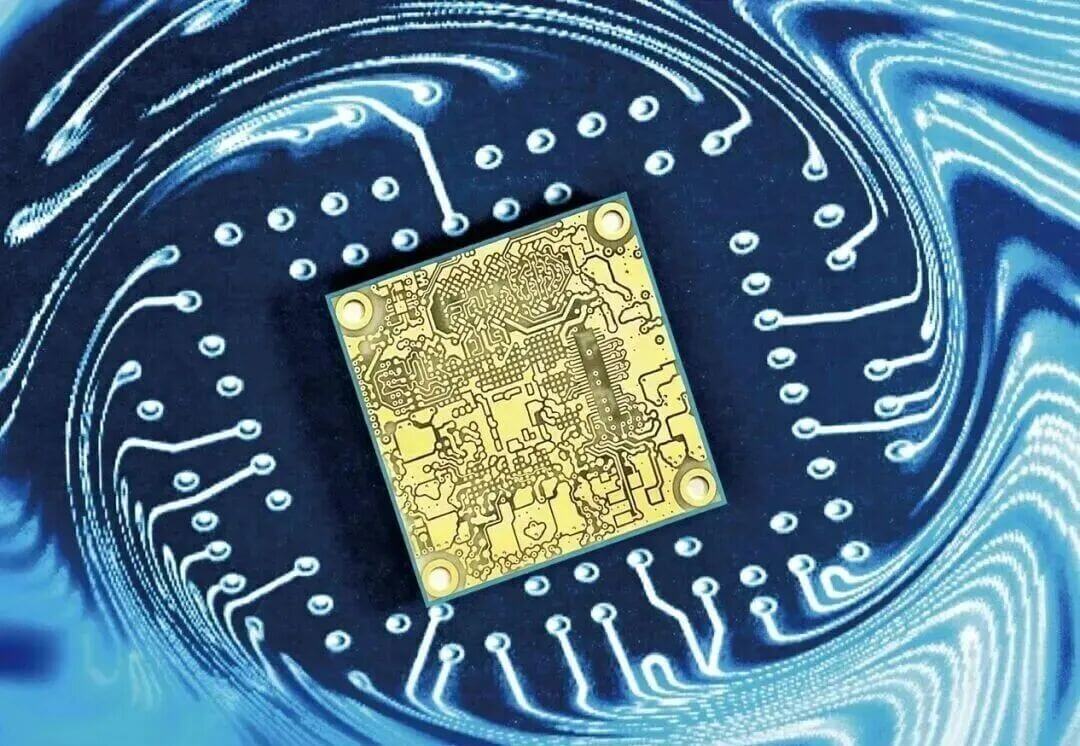

在这一趋势下,DPC(Direct Plating Copper)陶瓷基板,正成为精细化陶瓷技术的重要发展方向。

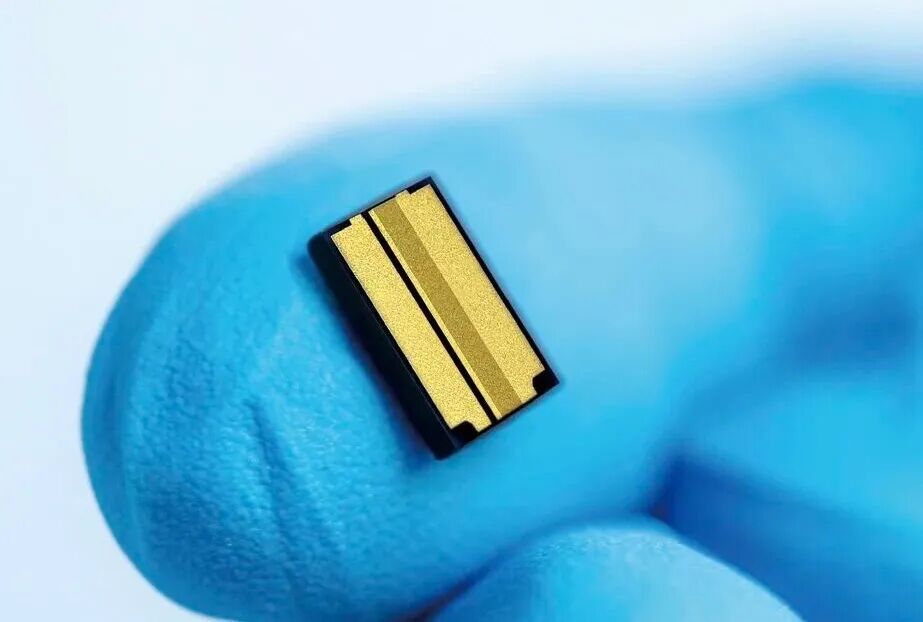

作为陶瓷基板家族中的新一代产品,DPC技术充分结合了陶瓷材料天然的高导热、高绝缘以及尺寸稳定性优势。同时,精密镀铜工艺又使之具备了更高精度、更细线路的电路设计能力,能够满足高速、高密度、小型化电子系统对于精密互连的需求。


相比传统PCB材料,DPC陶瓷基板不仅拥有更优秀的热管理能力,而且能够在复杂封装环境下保持稳定可靠的性能表现。这使其在光模块、激光雷达等高端应用领域已经逐渐展露优势,并获得越来越多客户的关注。

与此同时, DPC材料也正在进入更多如人工智能等新兴应用场景。行业对于“高导热+精密线路”的需求,将进一步推动陶瓷基板技术升级。


声 明:文章内容来源于工陶网。仅作分享,不代表本号立场;图片非商业用途。如有侵权,请联系小编删除,谢谢!
